Gebogen Balken Jig

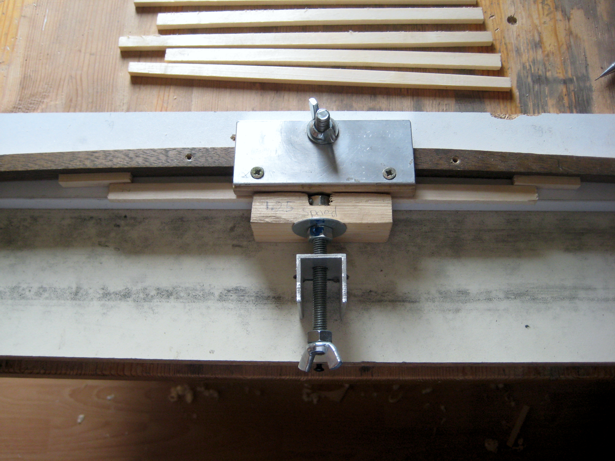

De gebogen-balken jig compleet met dranger om de balk in een boog te duwen
Het mooie resultaat van het bewerken met de jig is overtuigend te zien

Van recht tot gebogen…  Een bijkomend voordeel van deze methode is dat de balk niet cirkelvormig, maar parabolisch wordt. Dit zou theoretisch het geheel sterker maken.
Ik maak de balken niet symmetrisch: het dikste punt komt op de plek waar de top van de ‘dome’ van het bovenblad zich bevindt. Dit geldt voor alle balken die niet gewoon dwars lopen.

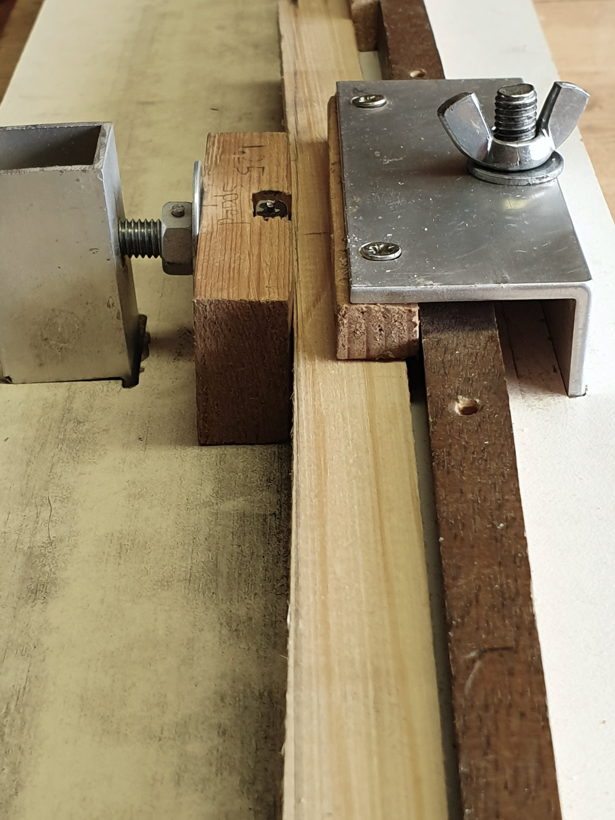

De balk wordt in gebogen stand vastgeklemd
Balk m.b.v. een flinke schroefdraad in de gewenste vorm dwingen

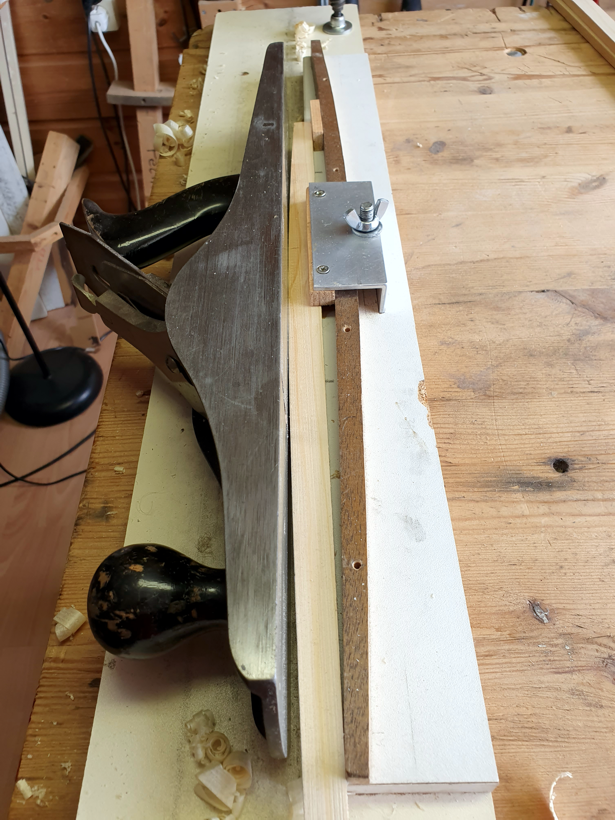

De balk is ingespannen en kan recht geschaafd worden
In de juiste stand vastklemmen en dranger verwijderen

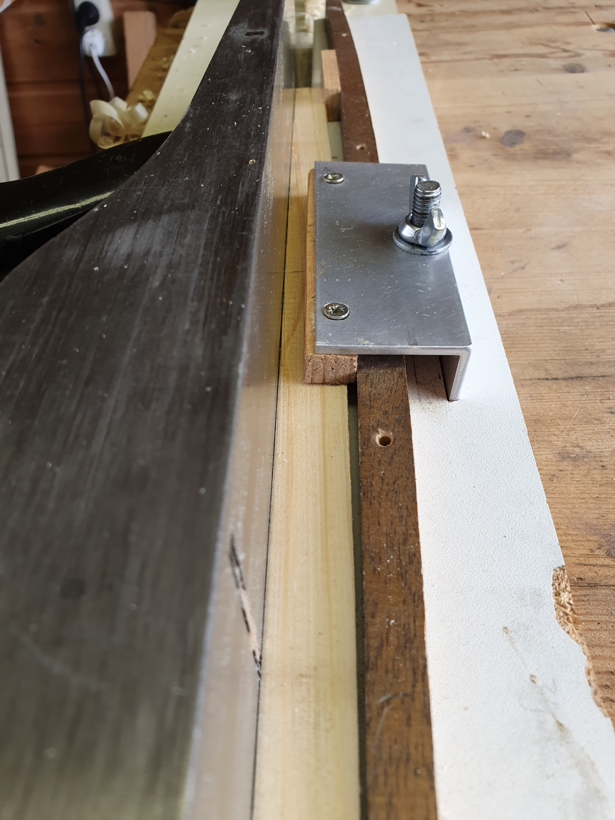

De gebogen ingespannen balk is rechtgeschaafd

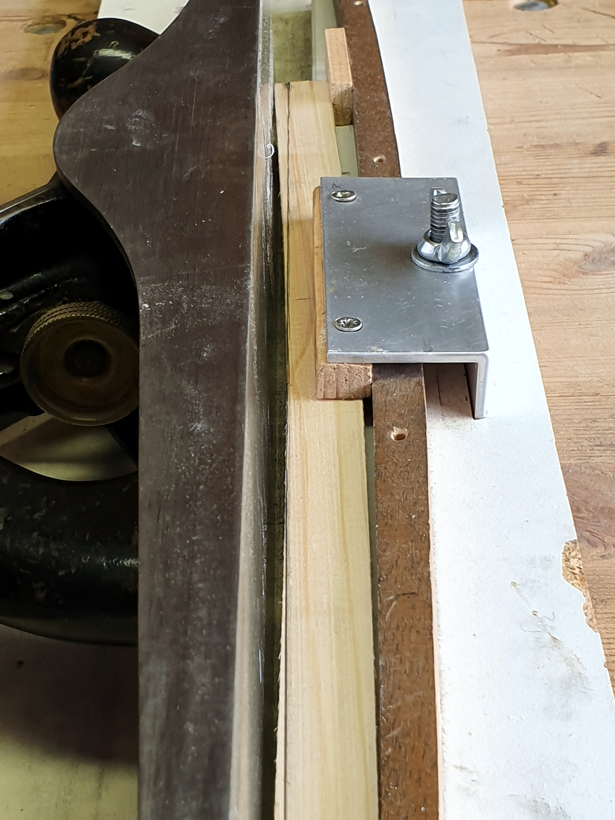

Recht schaven
De klem is losgedraaid na het schaven
Teruggeveerd en bol!
