Inlay Procedure

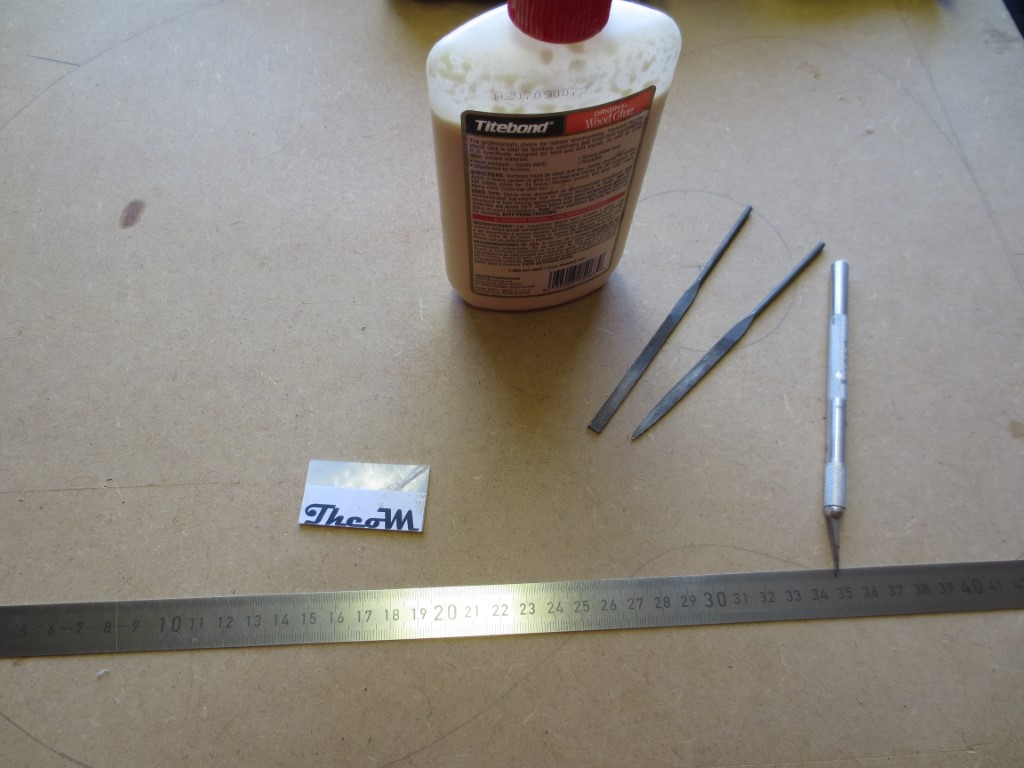

Stap 1: het ontwerp op de parelmoer of abalone plakken
De voorbereiding begint met het lijmen van het uitgeprinte ontwerp op het inlay materiaal, ik heb tot dusver parelmoer en abalone toegepast.

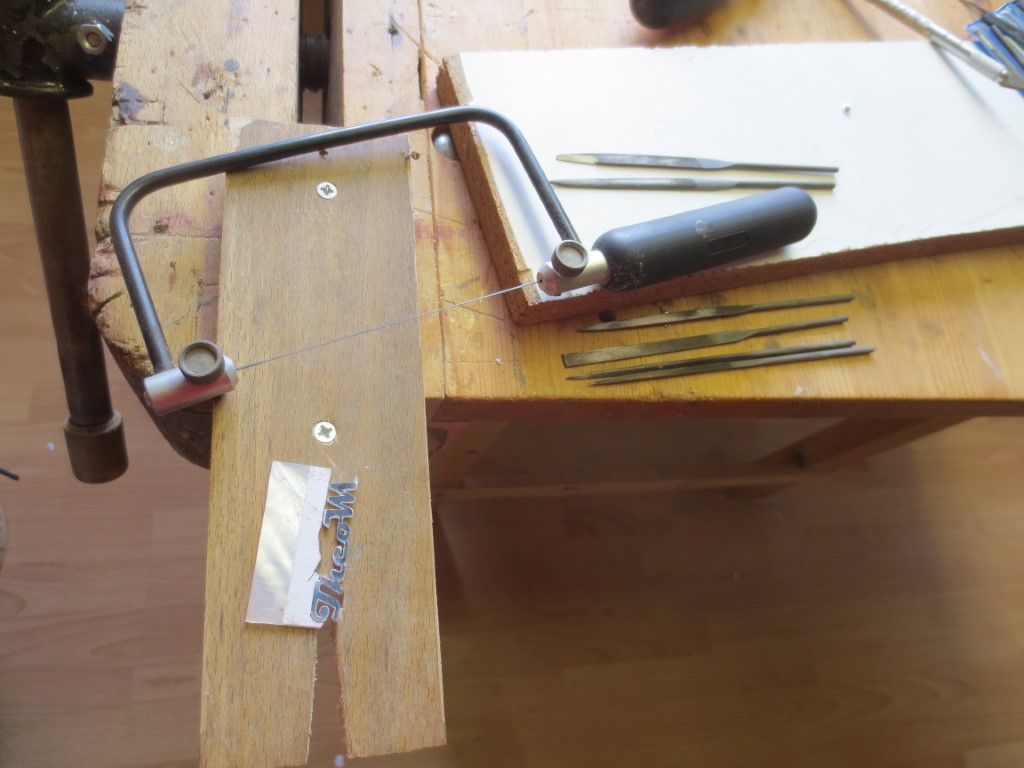

Stap 2: uitzagen, daarna bijwerken met vijltjes
Gezaagd wordt met een juwelierszaag (figuurzaag met korte poten), de “o” wordt voorgeboord. De zaagsporen worden bijgewerkt met sleutelvijltjes.

De uitgezaagde inlay wordt 4x vergroot, dit werkt nauwkeuriger dan het gebruiken van de ontwerptekening, omdat eventuele afwijkingen nu worden meegenomen.

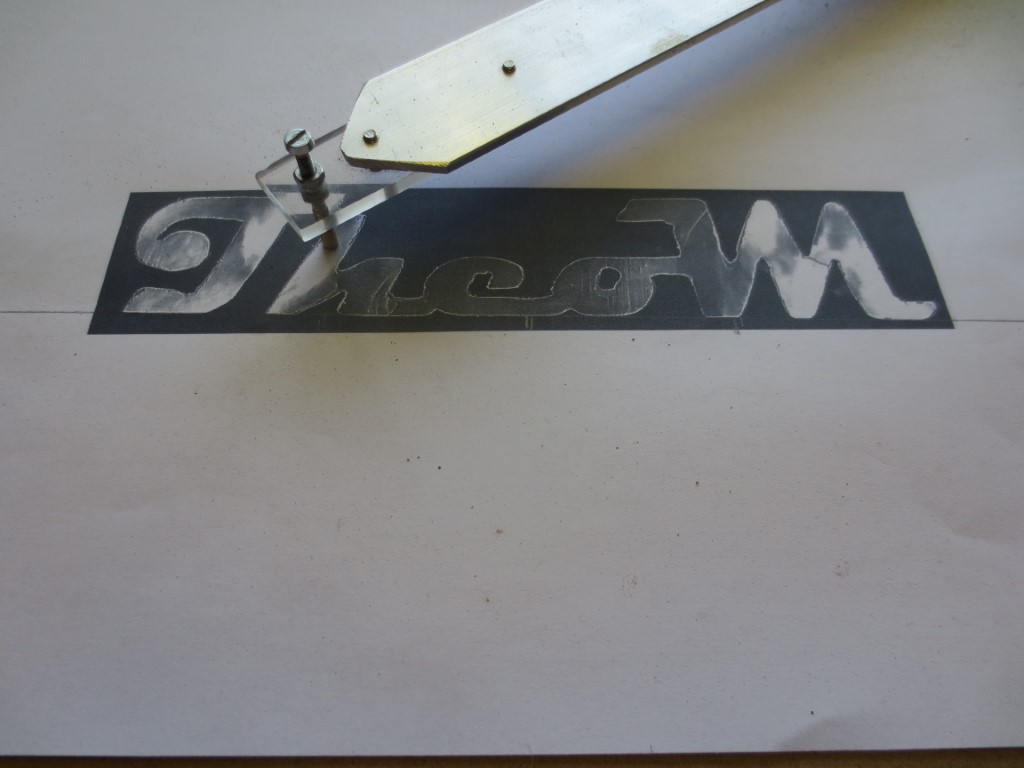

Detailfoto van de volgpen
De volgpen is iets dunner dan theoretisch zou moeten, hierdoor wordt er langs alle randen een beetje speling gecreëerd.
De restanten worden weggefreesd
Nadat de randen zijn gedaan wordt het nog aanwezige hout binnenin weggefreesd.

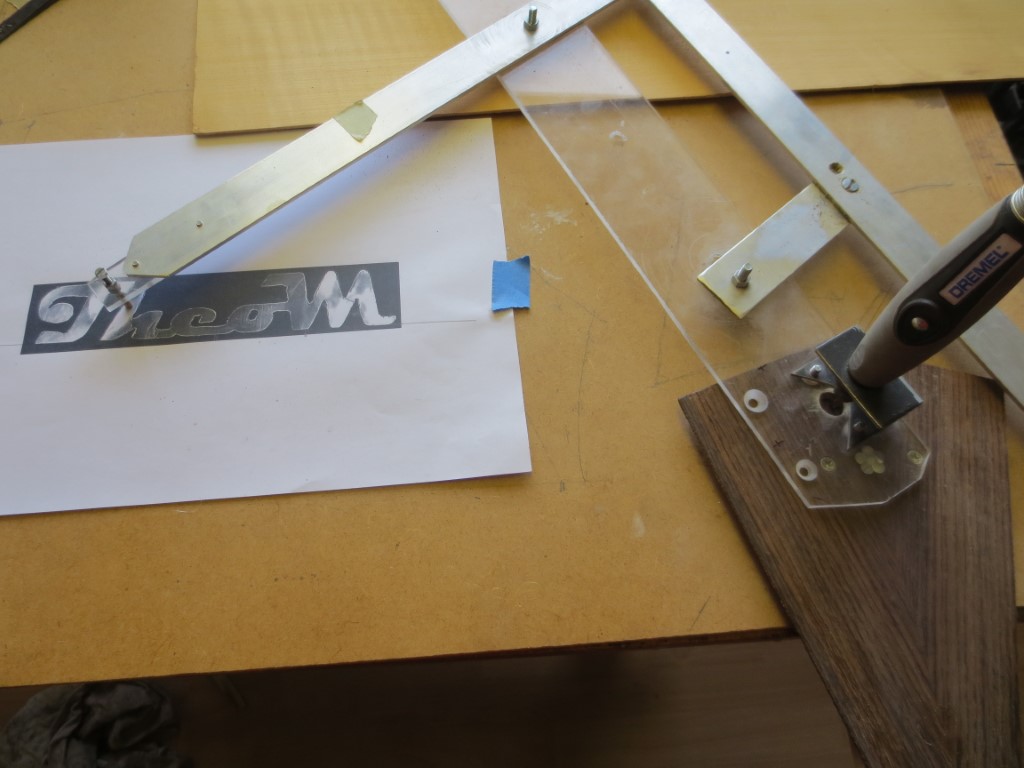

Mooie rechte lijnen door de volgpen langs een lineaal te geleiden
Controle tussendoor. Bij rechte stukken gebruik ik een liniaal als geleider: daarmee worden deze randen nog strakker.

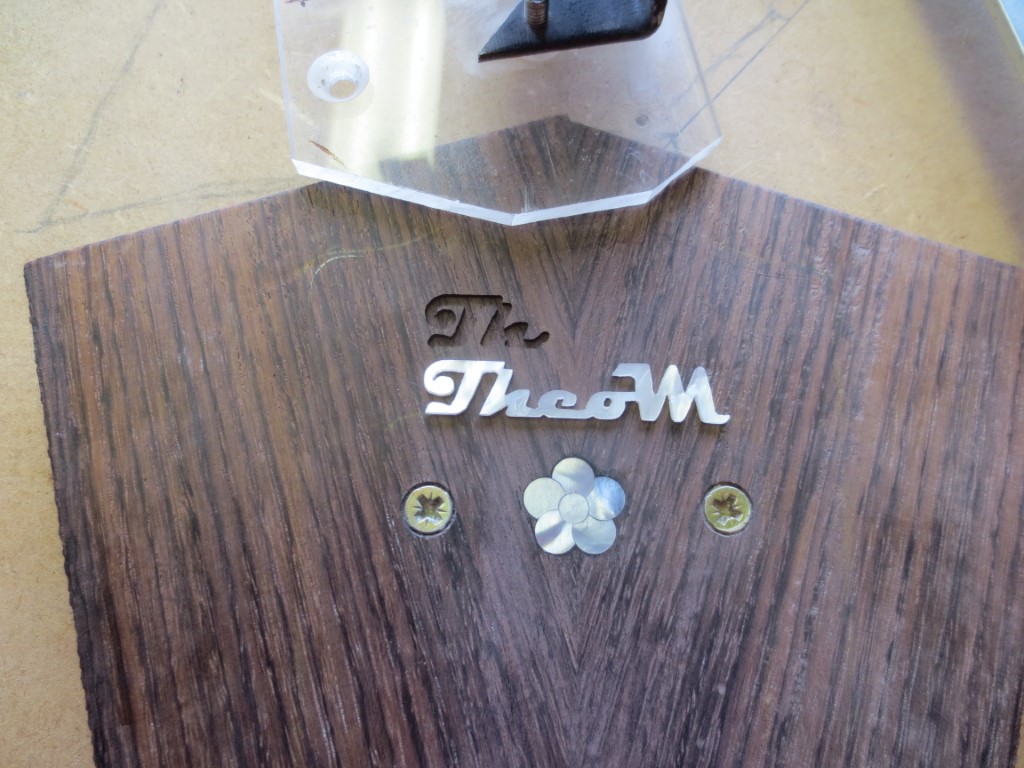

Scherpe hoeken worden handmatig bijgewerkt
De hoekjes die scherper zijn dan de ronding van het freesje worden met een beitel en een mes bijgewerkt.

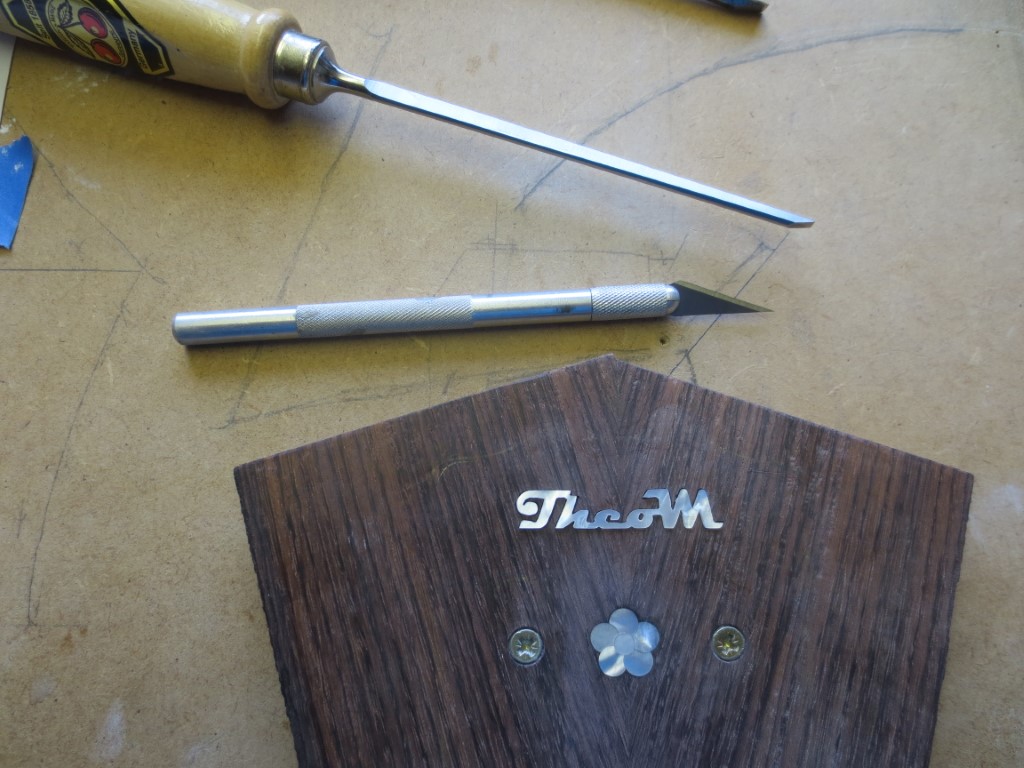

Lijmen met houtkleurige lijm
Om eventuele naadjes onzichtbaar te maken, wordt epoxylijm op kleur gebracht. Ik doe dit met schuurstof of ecoline, maar je kan ook kiezen voor pigmentpoeder, een druppel verf etc.

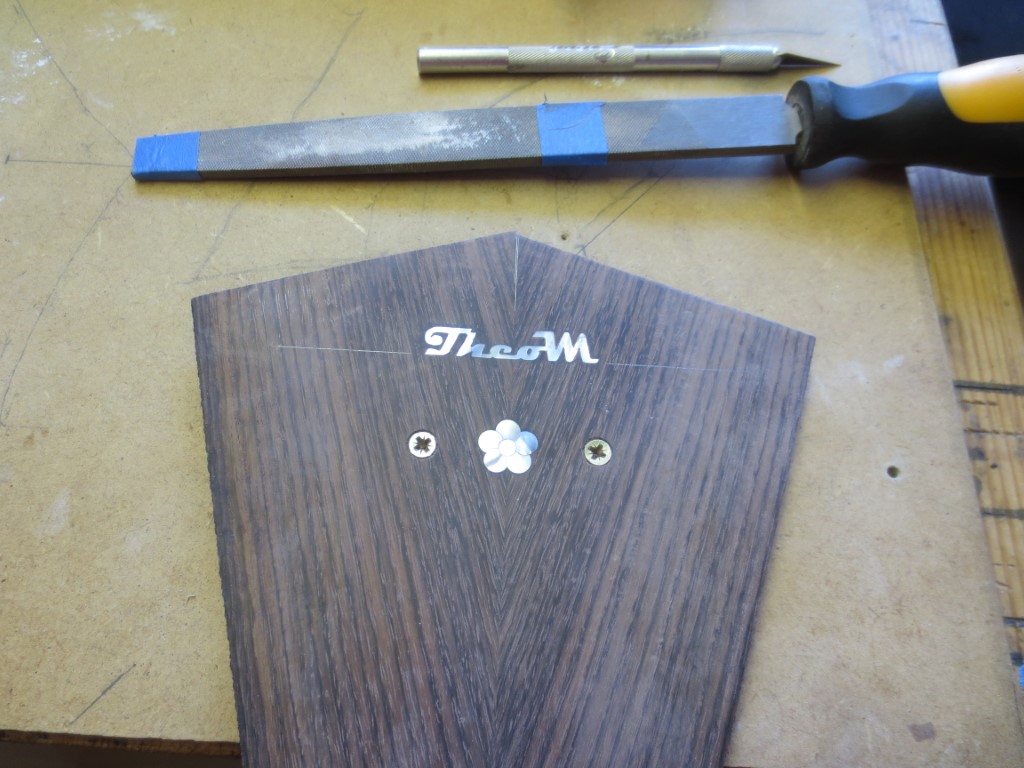

Het oppervlak wordt gelijkgemaakt met het omliggende hout
Afwerken met een vijl en schuurpapier, nadat de lijm is uitgehard.
Parelmoeren kopinleg bij een cross-over gitaar, ingefreesd m.b.v. de pantograaf
Het eindresultaat gaat er nog fraaier uitzien na het lakken.
